みなさんこんにちは。

今回はNCタップの裏キズ対策についてのお話です。

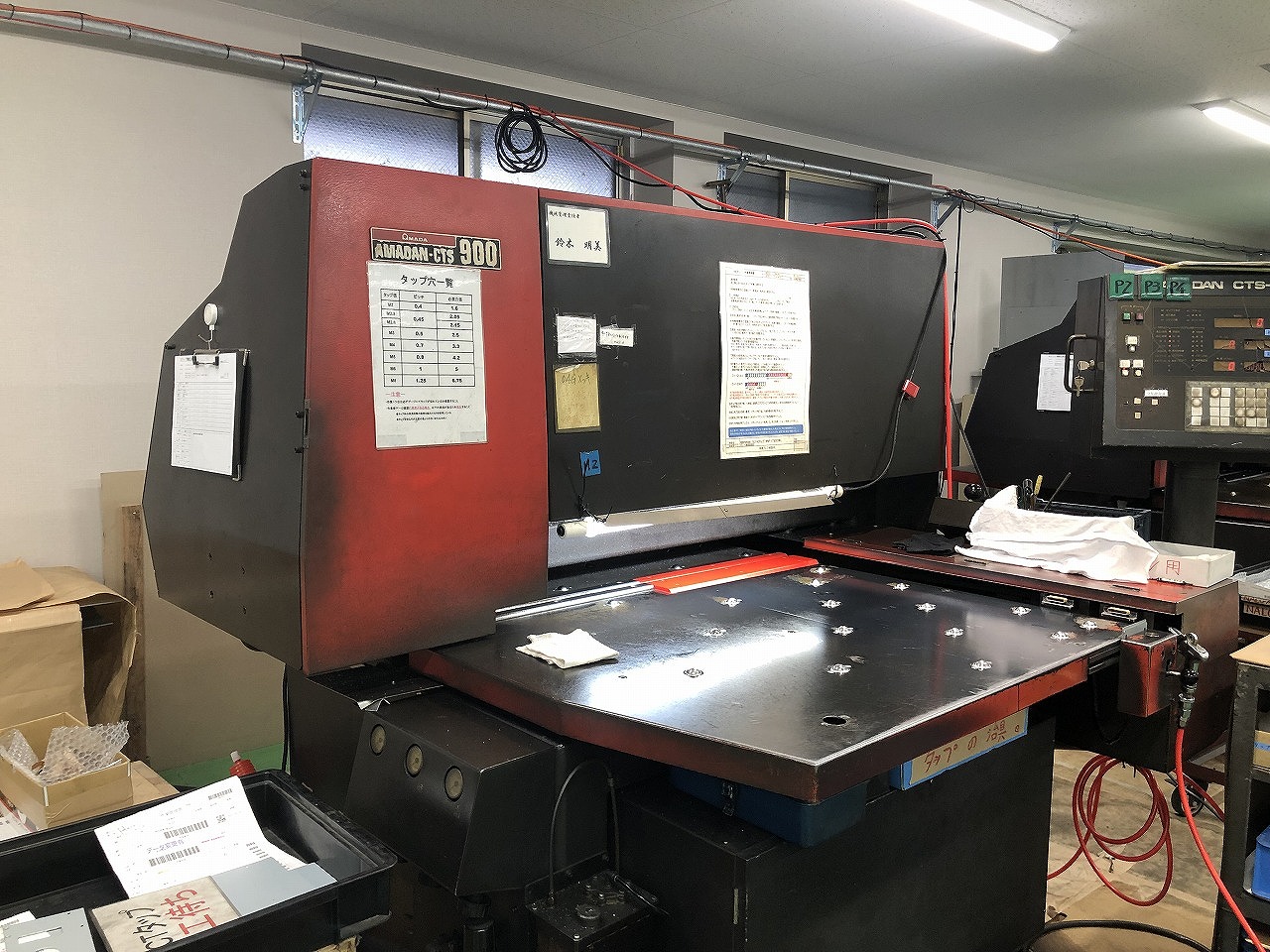

NCタップ機は板金製品の所定の穴にタップ加工（ネジ山を立てる加工）を行うことが出来る機械です。

NC制御で自動加工が出来るので非常に便利なのですが、問題もあります。

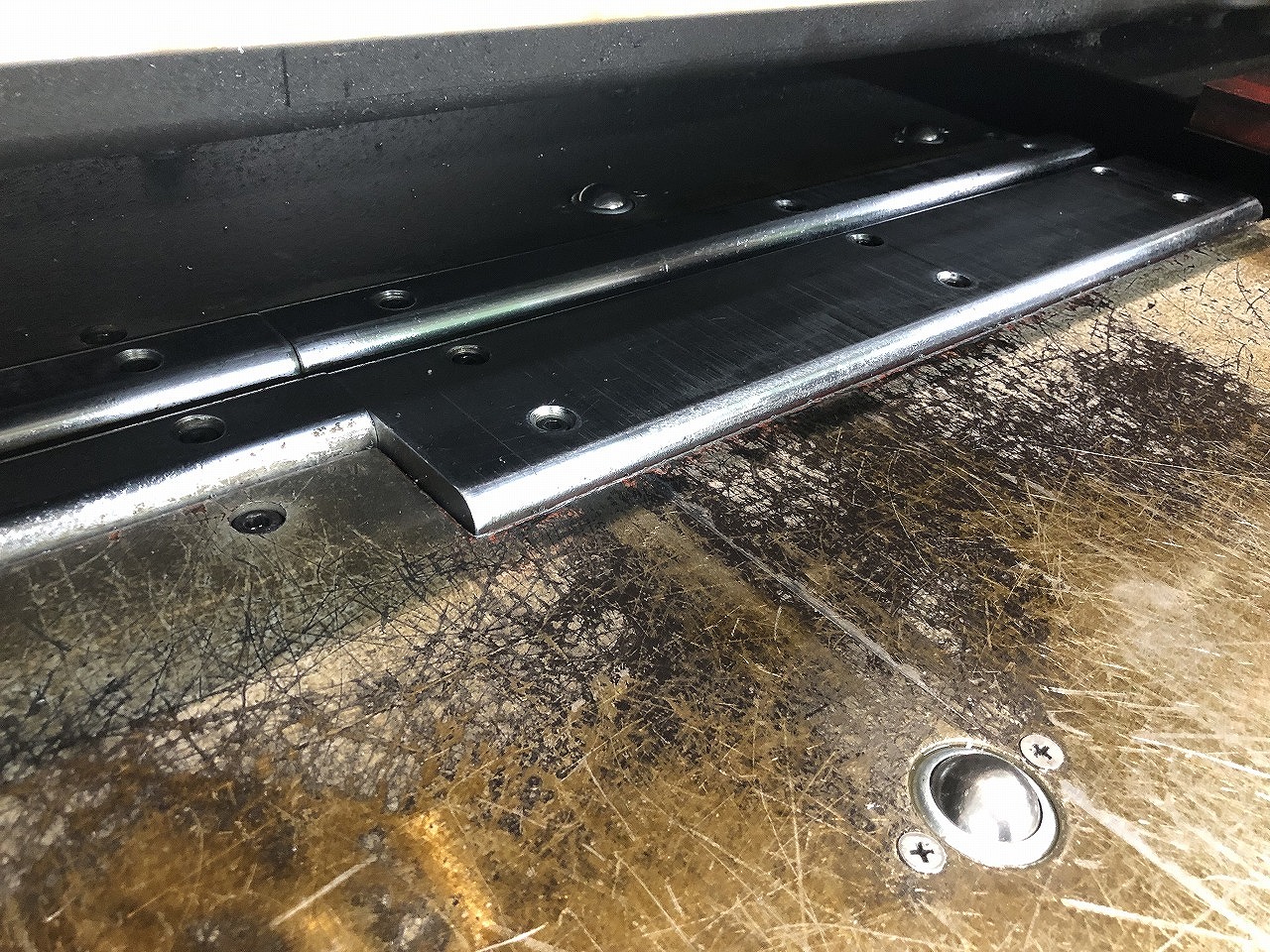

タップ加工を行う際に、板金製品を動かしながら加工する為、上図の金属部分に製品裏面が擦れてしまい、

製品に裏傷が発生してしまいます。

そのまま加工を続けてしまうと、次第に金属部分にバリが発生してしまい、製品裏傷がさらに悪化してしまいます。

そこで・・・

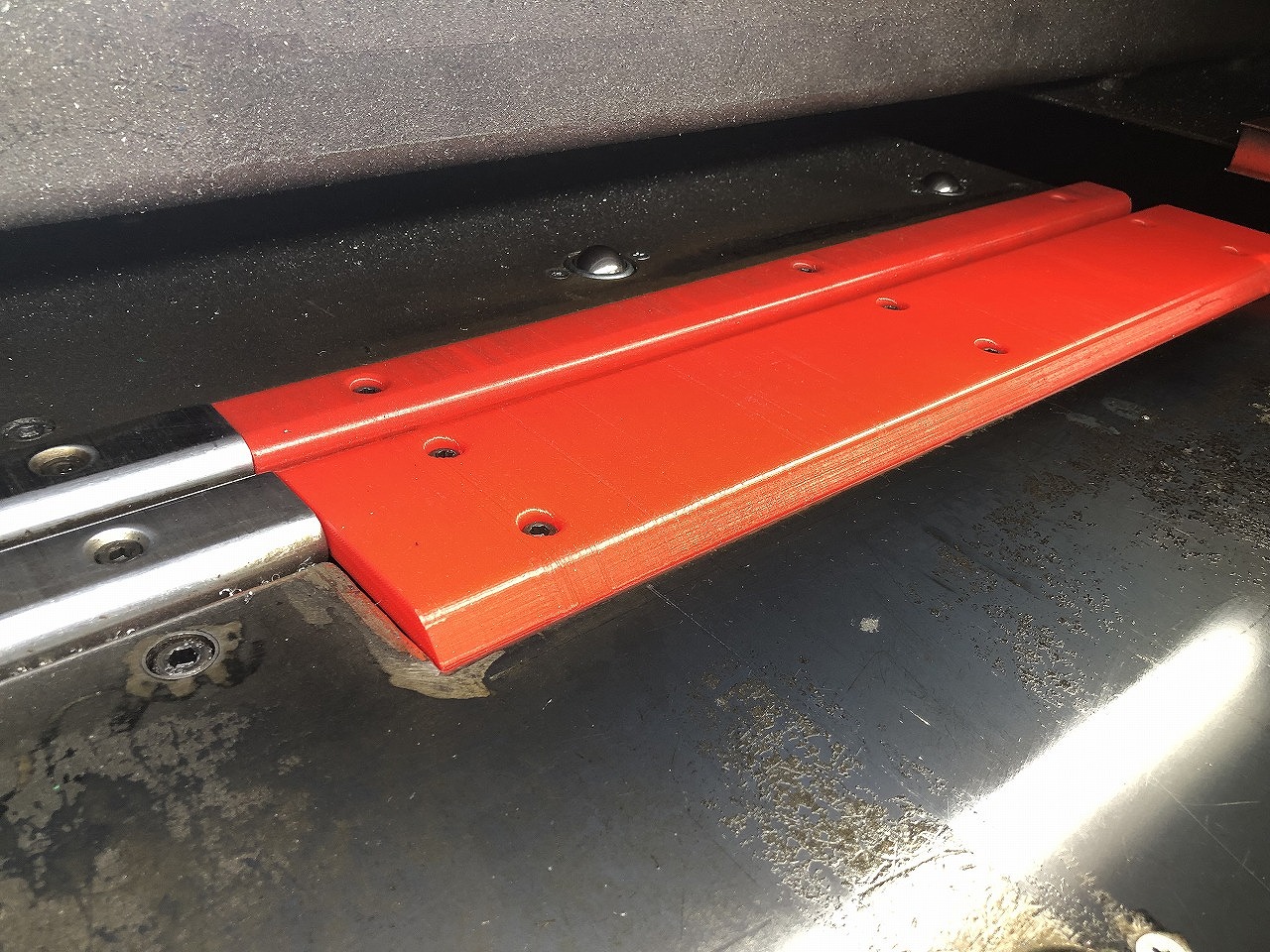

板金製品が擦れても大丈夫な様に、3Dプリンターを使用して樹脂で製作してみました　　↓

赤色で見た目は派手ですが、裏傷対策としては効果抜群です ( ^ ^ )

通常なら製作するのに費用がかかる部品ですが、3Dプリンターを使用して安価で製作することが出来ました！
